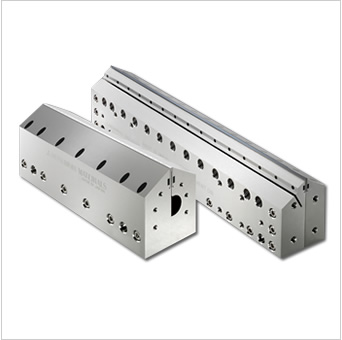

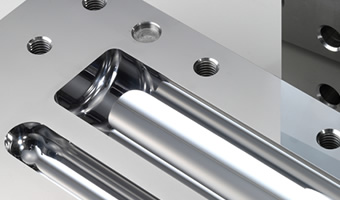

코팅공구 슬롯다이는 액정 패널이나 고기능 필름, 리튬이온 전지 등의 정밀 코팅공정에 사용됩니다. 칼날은 초미립의 초경을 채용하여 뛰어난 가공 기술과 엄격하게 통제되는 온도환경 하에서 고정밀 제품을 제공합니다.

여러가지 용도로 대응가능

▪ 리튬이온 배터리▪ 유기 EL
▪ 세라믹 콘덴서▪ 커패시터
▪ 고기능 필름▪ 박막/유기계 태양전지
▪ 연료전지▪ 액정 디스플레이
▪ 광학필름

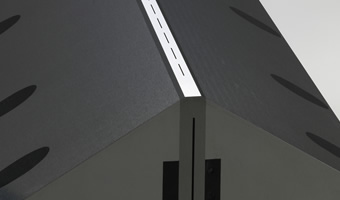

독자적 연마기술을 채용하여 고정밀화를 실현

독자적인 연마기술의 채용으로 칼날 직진도 2㎛/m 이내에서 가공되어 홈 폭에서 발생하는 두께 편차를 줄였습니다.

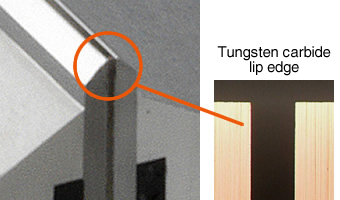

초경합금 칼날이 긴 수명 고품질의 도포를 실현

내식성이 뛰어난 스테인리스 합금 본체와 내마모성이 뛰어난 초미립 초경의 조합으로 긴 수명과 고품질의 도포를 실현합니다.



대형품 대응 가능

최장 3800 mm까지 제작 가능하고, 고능률・고생산성의 도포를 실현합니다.

제작 사양 – 예
  • ▪ 슬롯다이 전장 : 최장 3800mm
  • ▪ 건조 후 막후 : 10nm ~ 0.7mm
  • ▪ 건조 전 막후 : 3μm ~ 1mm
  • ▪ 도포액 점도 : 약 1cps ~ 50,000cps


패턴 도포 가능

간헐 도포나 스트라이프 도포에도 대응 가능합니다.

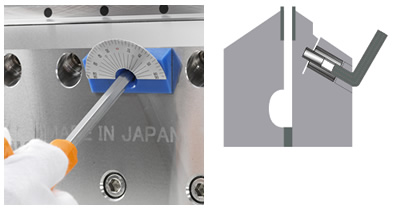

홈 폭 조정기구

▪ 볼트식으로 정밀한 조정이 가능▪ 밀고 당기는 홈 폭 조정이 가능
▪ 광폭 조정으로 높은 범용성을 실현

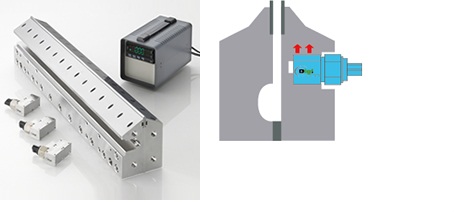

유압식 홈 폭 조정기구

▪ 정량적인 조정이 가능▪ 뛰어난 홈 폭 복원성
▪ 보기 쉬운 디지털 유압 표시▪ 임의의 위치에 조정 가능


Lip 재료

초미립 초경합금 TF15

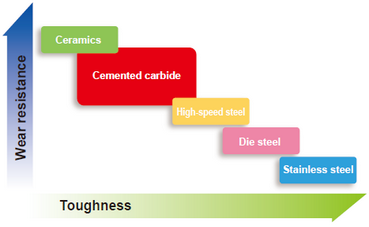

초경합금의 위치


경도와 인성을 밸런스 시킨 초미립 초경합금입니다.
샤프 엣지가 나오기 쉽고, 칼끝 강도가 높습니다.

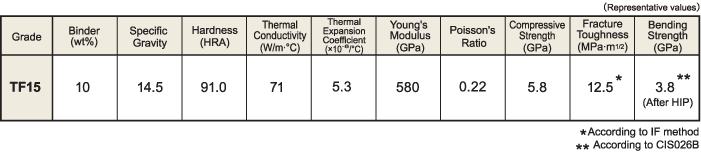

재료특성
