로터리다이 (Rotary Die)

  • Home
  • /
  • MITSUBISHI Materials
  • /
  • 로터리다이 (Rotary Die)

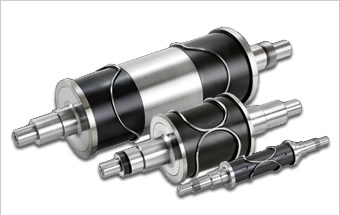

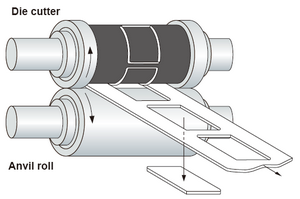

절단공구 로터리다이 커터는 보건∙의료 분야에서 사용되며 반창고나 기저귀 등의 생산에 필수적인 제품입니다.  칼날 수명을 연장시키는 독자적인 기술이 포함되어 있으며 고정밀도∙고강성 유닛을 조합하여 정확성을 더욱 향상시켰습니다. 또한 전지업계의 전극판 커팅에도 사용되고 있습니다.


위생 · 의료에서 그린에너지까지 다양한 제품에 대응가능


고정밀도 초경 칼날이 마모에 강한 절단 가공을 실현

다이 커터 측의 내마모성이 높은 초미립 초경과 모루롤 측의 내충격성이 높은 초경의 조합으로, 마모에 강한 장기간 절단 가공을 실현.

CAM에 의해 절단에 최적 절삭날 형상 가공 시뮬레이션을 실시하며, 독자적인 연마기술과 뛰어난 칼날 처리기술로 고정​​밀도∙고신뢰성의 칼날을 실현합니다.

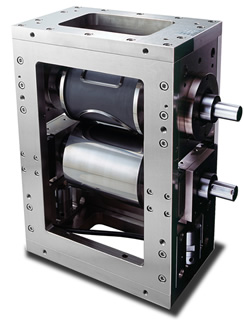

고강성 유닛으로 안정적인 절삭가공을 실현

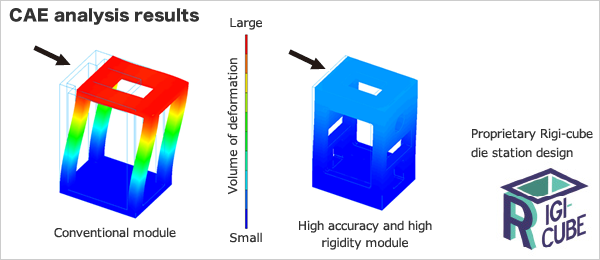

CAE로 해석한 유닛에 걸리는 하중의 시뮬레이션을 실시하고, 이를 바탕으로 설계된 고정밀도∙고강성 유닛이 안정된 절삭 및 재조합 후 재현성을 실현합니다.


고능률 · 경제성을 실현

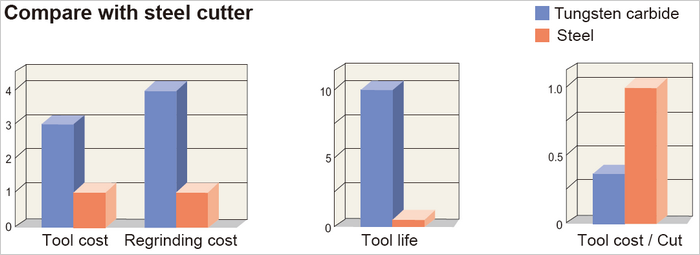

금형방식과 비교하여, 라인속도를 고속화하는 것이 가능하며(예: 라인속도 300m/min), 고능률의 절단가공을 실현합니다. 초경합금은 스틸과 비교하여 초기비용은 높지만 가공수명이 길고, 유지비용이 약 1/3로 경제적입니다.
