유도발열 기술

교류전류가 유도코일에 공급되면 코일에 자속이 발생합니다. 이 자속의 작용으로 코일에 대항하여 Roll shell 안쪽에 유도전류가 발생되고 그 저항열에 의해서 Roll자체가 자기발열을 합니다(유도발열). Roll 자체가 직접 발열하기 때문에, 열에너지의 손실이 적고, 고정밀도로 응답성이 좋은 온도 컨트롤이 가능 합니다.


온도균일화 기술

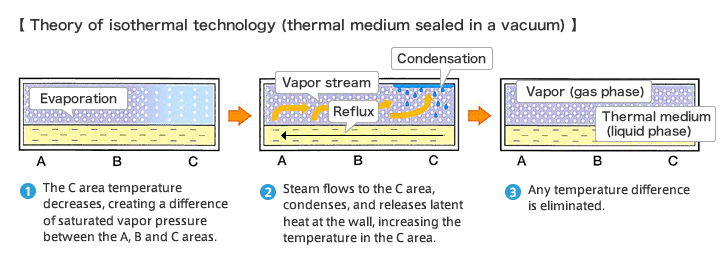

Roll shell에는 축방향으로 다수의 가는 진공룸(Jacket실)이 설치되어 있어 밑의 그림에서처럼 Jacket실 내부에 열매체가 액체와 포화증기 상태로 봉입되어 있습니다. Jacket실 내부의 열매체는 고온 부분에서는 열을 빼앗아 액체로부터 증기가 되고, 저온 부분에서는 열을 방출하여 액체로 돌아옵니다. 이와 같이, 고온부와 저온부에서 열매체가 상태변화(액상⇔기상)의 사이클을 반복하는 것으로, Roll 자체의 온도차를 해소하는 자기보상 기능으로 인해 롤 표면온도를 고정밀도로 균일화할 수 있습니다.
