TOKUDEN 만의 고정도 열가공 기술
자켓롤은 독자의 유도발열 기술에 의해 롤 자체를 발열시키는 것과 동시에, Roll shell에 설치한 자켓이 롤의 표면 온도를 ±0.5℃ 이내로 균일화하는 초정밀 열가공을 가능하게 합니다. 이러한 기술은 항상 균일한 제품을 만들어냅니다.

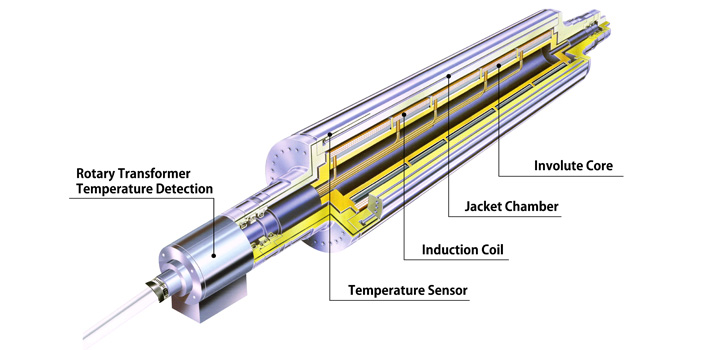

일체형 자켓실이 표면 온도를 균일화
Roll shell에 설치된 수십 개의 진공구멍(자켓실)의 내부에 열매체가 증발 및 응축을 반복합니다. 여기에서 발생하는 열에너지를 Roll shell이 흡수 분산하여 롤표면에 열에너지가 균일하게 전해집니다.
전원 공급 시 Shell 자체가 발열
유도 코일에 교류전류를 공급하면 코어에 자속이 발생합니다. 이 작용으로 Roll shell의 내부에 유도전류가 유도되고, 저항열에 의해 롤이 자기발열합니다. 롤 자체가 직접 발열하여 고온의 열에너지를 얻을 수 있습니다.
나선형 코어에서 전력 손실도 감소
나선형 모양으로 구부러진 스트립의 절연 규소강판의 집합체로 구성한 철심이 철손(철심 자체에 생기는 활용되지 않는 발열)의 대폭적인 저감을 실현, 전력 손실을 최소화 하였습니다.
유도발열 자켓롤의 특징
광범위한 온도 설정이 가능
전기가 만드는 자기장의 작용으로 롤 자체를 발열시키는 유도 가열 방식.
40℃~420℃까지 고온의 열에너지를 1℃ 단위로 정밀하게 얻을 수 있습니다.

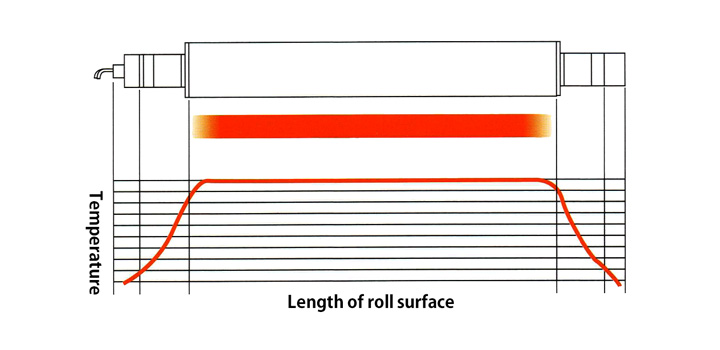

균일한 표면온도 분포를 실현
롤 표면은 히트파이프 기구에 의해, 폭방향 및 원주방향 모두 균일온도를 정밀하게 유지할 수 있습니다. 부하 시, 무부하 시에 관계없이 균일한 온도분포를 유지합니다.
전기식이어서 조작이 간단하고 공간 절약
다른 열원을 사용하지 않기 때문에 특별한 부대시설, 부대공사는 필요하지 않습니다. 최소한의 설비 공간만 필요하며, 조작도 간단합니다.
클린 & 유지보수
증기, 기름 등의 가연성 물질의 누출이 없어 작업환경이 깨끗하며. 컴퓨터에 의한 온도제어뿐만 아니라 인화성 물질도 없어 매우 안전합니다. 유지보수를 최소화할 수 있습니다.
